TaC Planeda Epi-Susceptor
| Loko de Deveno: | Ĉinio |
| Marka Nomo: | Semixlab |
| Modelo Nombro: | TPES0001 |
| atestado: | ISO 9001 |
| Minimuma Ordo Kvanto: | 1pc |
| prezo: | personigita |
| Pakita Detaloj: | Norma eksporta skatolo |
| Delivery Time: | 30-45days |
| Pagokondiĉoj: | Oni intertraktas |
| Provizo Kapablo: | 200 pecoj po monato |
Priskribo

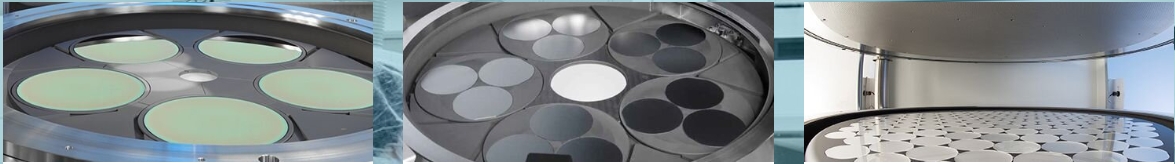

La planeda disko Aixtron estas ŝlosila portanta komponanto en ekipaĵo por metal-organika kemia vapora deponado (MOCVD), ĉefe uzata en la kreskoprocezo de epitaksiaj tavoloj el siliciokarbido (SiC). Ĝia kerna strukturo adoptas la kompozitan dezajnon de altpureca grafita materialo + tegaĵo el tantala karbido (TaC).
Rapida Detalo:
1. Aliaj nomoj: Aixtron planeda disko, TaC kovrita planeda susceptor, SiC Epi-susceptoro por Aixtron-reaktoro
2. Apliko: Por alt-efikeca silicia karbido (SiC), galiuma nitrido (GaN) kaj aliaj triageneraciaj duonkonduktaĵaj epitaksaj procezoj.
3. Kernaj parametroj:
La strukturo restas stabila je 2000℃ por eviti poluadon de la reakcia ĉambro per volatiliĝo de la tegaĵo.
Efika rezisto al erozio de antaŭgasoj kiel SiH₄ kaj HCl. Reduktas surfacajn difektojn sur la substrato.
La varmokondukteco de la grafito + TaC-kompozita strukturo estas proksima al tiu de la SiC-plato (SiC: 490 W/m·K), reduktante la kradmisprezenton kaŭzitan de termika streso.
La surfaca malglateco de TaC-tegaĵo estas < 1μm, kio povas malhelpi la falon de mikropartikloj kaj certigi la surfacan kvaliton de epitaksa tavolo (difekta denseco < 0.5/cm²).
Produkta superrigardo
La planeda disko Aixtron estas ŝlosila portanta komponanto en ekipaĵo por metal-organika kemia vapora deponado (MOCVD), ĉefe uzata en la kreskoprocezo de epitaksiaj tavoloj el siliciokarbido (SiC). Ĝia kerna strukturo adoptas la kompozitan dezajnon de altpureca grafita materialo + tegaĵo el tantala karbido (TaC):
Grafita substrato: provizas bonegan varmokonduktecon (~130 W/m·K) kaj altan temperaturstabilecon (temperaturo > 2000℃) por certigi unuforman distribuon de la varmokampo en la reakcia ĉambro.
Tantala karbida tegaĵo: La grafita surfaco estas kovrita per kemia vapora deponado (CVD) aŭ sinterigita procezo, kutime 30-100 µm dika, por formi densan kemian baron.
La dezajno estas optimumigita por la alta temperaturo (1500-1700℃), tre koroda (silano, HCl kaj aliaj gasoj) medio de SiC-epitaksa kresko, signife plibonigante procezan stabilecon kaj oblate-rendimenton.
Komparo de tegaĵa rendimento inter tantala karbido (TaC) kaj siliciokarbido (SiC)
| Tegaĵo Materialo | Tantala karbido (TaC) tegaĵo | Siliciokarbido (SiC) tegaĵo |
| punkto de fandado | Fandopunkto 3880℃ (pli alta temperaturlimo) | Fandopunkto 2700℃ (facile malkomponebla ĉe altaj temperaturoj) |
| Termika ekspansiokoeficiento | Termika ekspansiokoeficiento 6.3×10⁻⁶/K (pli bone kongruas kun grafito) | 4.5×10⁻⁶/K (facile fendebla pro termika misagordo) |
| Rezisto al korodo de silicia vaporo | Bonega rezisto al korodo de silicia vaporo (malalta TaC kaj Si-reaktiveco) | malbona (ĉe altaj temperaturoj SiC reagas kun Si por formi gasfazan Si₂C) |
| Risko de partikla poluado | Tre malalta risko de partikla poluado (densa tegaĵo sen poroj) | Alta (tegaĵo ema al loka senŝeliĝo) |
| vivdaŭro | Servodaŭro > 5000 horoj (plilongigita bontenadciklo pli ol 50%) | Pri 2000-3000 horoj |
Produktada kongrueco
Adaptita al la platformoj Aixtron G5 WW C kaj Prophet, ĝi povas porti 6/8-colajn oblatojn kun kapacito de > 30 oblatoj/aro.
Teknika valoro kaj industria signifo
Grafito + tantala karbido kovrita planeda susceptoro solvas la proplempunktoproblemon de tradicia SiC-tegaĵo en la longdaŭra alttemperatura procezo:
Kosto-optimigo: plilongigi la anstataŭigan ciklon de konsumaĵoj kaj redukti la epitaksian koston de unuopa peco je pli ol 20%;
Plibonigo de rendimento: redukti partiklan poluadon kaj varmopunktan efikon, kaj antaŭenigi la epitaksian folirendimenton superi 95%;
Plilarĝigo de la proceza fenestro: subtenas pli altajn kreskorapidecojn (> 50μm/h) kaj pli dikajn epitaksiajn tavolojn.
Ĉar la tutmonda SiC-kapacito estas ĝisdatigita al 8 coloj, ĉi tiu teknologio estos kritika vojo por rompi la epitaksian konsistencan proplempunkton.
Specifoj
| Fizikaj propraĵoj de TaC-tegaĵo | |
| denseco | 14.3 (g/cm³) |
| Specifa emisiveco | 0.3 |
| Termika vastiga koeficiento | 6.3 10-6/K |
| Malmoleco (HK) | 2000 HK |
| Rezisto | 1×10⁻⁵ Omo*cm |
| Termika stabileco | <2500 ℃ |
| Grafito grandeco ŝanĝiĝas | -10~-20um |
| Tavoleta dikeco | ≥20um tipa valoro (35um±10um) |
| Termika konduktiveco | 9-22 (V/m·K) |
| Fizikaj ecoj de izosenmova grafito | ||
| propraĵo | unuobla | tipaj Valoro |
| Bulka Denseco | g / cm³ | 1.83 |
| malmoleco | HSD | 58 |
| Elektra Resistiveco | μΩ.m | 10 |
| Fleksebla Forto | MPa | 47 |
| Forto Compresiva | MPa | 103 |
| Tensila Forto | MPa | 31 |
| Modulo de Young | GPa | 11.8 |
| Termika Ekspansio (CTE) | 10-6K-1 | 4.6 |
| Termika kondukteco | W·m-1·K-1 | 130 |
| Meza Grengrandeco | μm | 8-10 |
aplikaĵoj
Siliciokarbida potencaparato epitaksio
Ĝi taŭgas por 4H-SiC homogena epitaksa kresko, kiu estas uzata por fabriki alttensiajn MOSFET kaj IGBT aparatojn super 1200V.
La postulo je novenergiaj veturiloj, fotovoltaecaj invetiloj, fervoja transporto kaj aliaj kampoj eksplodis.
Tria generacio de semikonduktaĵa evoluo
Subtenas GaN-sur-SiC heteroepitaksan procezon por 5G RF-aparatoj kaj milimetraj ondaj komunikadaj ĉipoj.
konkurenciva Avantaĝo
Resumo de kernaj avantaĝoj:
TaC-tegaĵo estas supera al tradicia SiC-tegaĵo rilate al korodrezisto je altaj temperaturoj, termika akordigo kaj longa vivo, aparte taŭga por silicia vapora riĉiga medio en SiC-epitaksa kresko.
Rezisto al ekstrema varmo:
La strukturo restas stabila je 2000℃ por eviti poluadon de la reakcia ĉambro per volatiliĝo de la tegaĵo.
Kemia rezisto:
Efika rezisto al erozio de antaŭgasoj kiel SiH₄ kaj HCl. Reduktas surfacajn difektojn sur la substrato.
Termika kampa homogeneco:
La varmokondukteco de la grafito + TaC-kompozita strukturo estas proksima al tiu de la SiC-plato (SiC: 490 W/m·K), reduktante la kradmisprezenton kaŭzitan de termika streso.
Malalta polua eligo:
La surfaca malglateco de TaC-tegaĵo estas < 1μm, kio povas malhelpi la falon de mikropartikloj kaj certigi la surfacan kvaliton de epitaksa tavolo (difekta denseco < 0.5/cm²).
